LowCost-Gaschromatographie
mit AK LCGC 04- oder GC950 bzw. GC951
Die Gasversorgung erfolgt wie bei den professionellen Geräten am einfachsten aus Druckflaschen. Je nach Trennaufgabe können Wasserstoff, Helium, Stickstoff, und Pressluft eingesetzt werden.
Luft als Trägergas kann auch einfach mit Hilfe einer Aquarienpumpe bereitgestellt werden..
b) Trennsäule
In der Literatur werden Glasrohre und Rückflusskühler vorgeschlagen. Günstiger
erscheint es uns, der Idee von Prof. Wiederholt zu folgen und Kunststoffrohre aus PA mit einem
Innendurchmesser von 4 mm und einer Wandstärke von 1mm einzusetzen. Die Säulenlänge
beträgt 120 cm. Je nach Trennproblem kann man die Säulen kürzen oder auch zwei Säulen
über Siliconschlauch aneinander befestigen. Die Säule ist mit einem Siliconöl, welches
auf Kieselgur aufgebracht ist, gefüllt.
Die Verbindungen zwischen den einzelnen Funktionsgruppen können durch Silicon- oder Vakuum - (Gummi) - Schläuche hergestellt werden; einfach und bequem sind preiswerte PA- Druck- Patent- Verschraubungen als T- Stücke. Ein T- Stück dient zur Aufnahme des Septums als Einspritzmöglichkeit, ein anderes zur Aufnahme des Sensors.. Man sticht die Septen passender Größe mit einem Korkbohrer aus einer Siliconmatte.
c) Detektor
Hier werden in den professionellen Gaschromatographen häufig sehr teure (200 - 400
€) Filamente aus Platin eingesetzt In unserer Praxis haben sich die zunächst in USA
,dann von Prof. Wegmann und Prof. Wiederholt eingesetzten Glühbirnchen mit abgesprengtem
Glaskörper bewährt als WLD bzw. Sensor auf der Basis von Wärmeleitung. Hierzu
lässt man durch das Birnchen (6V, 50 mA, Fassung: E 5,5) einen konstanten Strom von 50 mA
fließen und misst den Spannungsabfall, der durch die vorbeiströmenden Gase verursacht
wird. Um eine Spannung anzuzeigen, die der "Nulllinie" entspricht, wird noch eine
von Hand regelbare negative Spannung hinzu addiert. Das Birnchen selber wird vor dem
"Knacken" des Glaskolbens in eine in dem T- Stück (siehe oben) eingeklebte
Fassung geschraubt
Im Prinzip existier(t)en vier Versionen für die Elektronik:
Klicken Sie auf die entsprechende Abbildung, um genaueres zu erfahren
|
|
|
 |
|
| Erste serientaugliche Elektronik | Modul zum Stecken auf ein preiswertes "Fern-Ost-Multimeter" oder Anschluss am "ALL-CHEM-MISST" | Elektronik mit direktem Computerausgang | Weiterentwickelte eigenständige Elektronik mit Computerausgang.
Es gibt 2 Ausführungen: AK LCGC04 und AK LCGC04 S mit zusätzlicher LCD-Anzeige und einer Pumpe die nicht nur drückt (OUT), sondern auch saugt (IN) für Messungen mit anderen Trägergasen. |

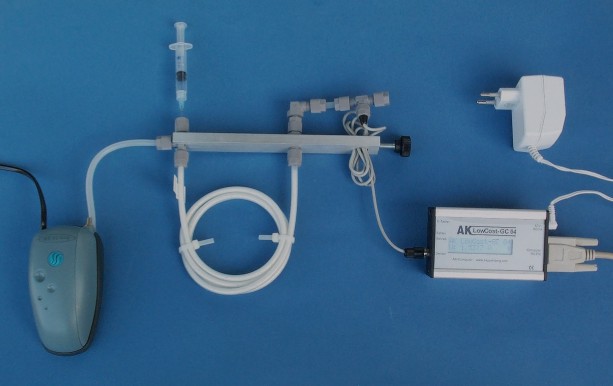

Abbildung des AK LCGC 04 S (mit Anzeige) komplett
Natürlich lässt sich der AK LCGC 04 auch mit anderen Trägergasen und Säulen betreiben
Alle Preise sind hier unverbindlich abgedruckt und verstehen sich zuzüglich Mehrwertsteuer.
Die Fa. Mauer, Ahaus und Fa. Hedinger, Stuttgart und Klüver& Schulz sind hier als Beispiellieferanten angegeben.
| GC komplett aufgebaut und direkt nutzbar | Bestellnummer Fa. Mauer |
Preis in
Euro ohne MWSt |
Preis in
€ incl. MWSt |
Bestell-Nr. Fa. Hedinger |
Bestell
Nr. Fa. Küver&Schulz |
| AK LC GC 04 kompl. mit Säule Nr.1 |
275.281.10 | 237,00 € |
AK-GC04 | 1.255151 | |
| AK LC GC 04
S kompl. mit Säule Nr.1 |
275.281.15 | 288,00 € |
AK-GC04 S | 1.255153 | |
| Trensäulensatz komplett |
275.281.65 | 109,50 € |
AK-GC04 E | 1.255155 |
| Ersatz-Teile | Bestellnummer Fa. Mauer |
Preis in Euro ohne MWst | Preis in
€ incl. MWSt |
Bestell
Nr. Fa. Hedinger |
Bestell
Nr. Fa. Küver&Schulz |
| Detektor-Elektronik
AKGC04 (ohne Anzeige) |
275 281.20 | 109,50 |
GC-EL 1 | 1.255161 | |
| Detektor-Elektronik AKGC04 S | 275 281.25 | 153,00 | GC-EL 2 | 1.255162 | |
| Steckernetzteil, stabilisiert | 275.281.50 | 8,00 | GC-SN | 1.255163 | |
| RS 232 - Kabel | 275 281.23 | 4,40 | GC-RS | 1.255164 | |
| Stativhalter | 275 281.42 | 21,10 | GC-001h | 1.255165 | |
| Injektionsteil | 275 281.40 | 10,50 | GC-001 i | 1.255166 | |
| Luftmembranpumpe (einfach) | 275 281.35 | 13,10 | GC-PU 1 | 1.255167 | |
| Luftmembranpumpe (IN / OUT) | 275 281.37 | 21,90 | GC-PU 2 | 1.255168 | |
| Detektorblock mit Sensor | 275 281.39 | 18,95 | GC-SE | 1.255169 | |
| 2 Spritzen, 2 Septen, 2 Birnchen, Scheibe | 275 281.32 | 6,55 | GC-001 z | 1.255171 | |
| Gasbeutel mit Adapter und Hahn | 275 281.63 | 3,65 | GC-GB | 1.255172 | |
| Trennsäule Nr.1 (Standard) | 275 281.50 | 54,80 | GC-TS 1 | 1.255173 | |
| Trennsäule Nr.2 (Für kleine halogenierte KW) | 275 281.52 | 21,90 | GC-TS 2 | 1.255174 | |
| Trennsäule Nr.3 (Für kleine KW und H2) | 275 281.55 | 10,95 | GC-TS 3 | 1.255175 | |
| Trennsäule Nr.4 (Für Erdgas/Biogas) | 275 281.57 | 51,10 | GC-TS 4 | 1.255176 | |
| Trennsäule Nr.5 (Für Luftanalysen) | 275 281.59 | 21,90 | GC-TS 5 | 1.255177 | |
| Leer-Trennsäule Nr. 6 | 275 281.60 | 3,65 | GC-TS 6 | 1.255178 | |
