a) Auspacken und Bestandsaufnahme:

Bitte identifizieren und kontrollieren Sie beim Auspacken folgende Bestandteile:

• Messmodul GC-951
• Steckernetzteil
• Stativhalter mit Trennsäule, Anschlüssen, Injektionsstelle und Schlauch zur Membranpumpe
• Membranpumpe
• Dose mit dem Sensor
• Dose mit PA-Rohrstück und Ersatzteilen (Septen, Unterlegscheiben)
• Zwei Spritzen und Nadeln

b) Anpassung des Netzgeräts

• Stellen Sie den Spannungswahlschalter des Netzgeräts auf Position 12V ein.
• Wählen Sie denjenigen Steckadapter aus, welcher optimal in die Versorgungsbuchse des GC951 passt.
• Verbinden Sie das Netzgerät mit dem Verstärkermodul, stecken Sie das Netzgerät in die Netzsteckdose. Die grüne LED des Verstärkermoduls muss jetzt leuchten. Andernfalls versuchen Sie es mit Umpolung des Steckadapters.
• Nun sollten Sie den Steckadapter am Kabel mit Klebeband fixieren (Evtl. alle nicht mehr benötigten Steckadapter wegwerfen!!).

c) Anschluss an den Computer und Betriebstest

• Am besten das Programm AK-LowCost-GC starten!
• Sensor am GC951 anschließen
• Mit dem Abgleichregler drehen, bis die gelbe LED brennt. Der "aktive" Regelbereich beträgt 20 Umdrehungen. Als Überlastungsschutz hat der Regler aber keine Anschläge, sondern sozusagen eine Rutschkupplung! Wenn Sie beim Abgleichen auch nach ca. 20 Umdrehungen keinerlei Reaktion der Ausgangsspannung sehen, dann stimmt irgend etwas nicht: Kein Strom da, falscher Anschluss, defektes Messgerät, defekter Sensor, Kabeldefekt.??.!
• Leuchtet die gelbe LED, dann den Regler solange gegen Uhrzeigersinn drehen, bis die gelbe LED erlischt. Nun den Regler gerade soweit im Uhrzeigersinn drehen, bis die gelbe LED gerade leuchtet. Schließlich den Regler noch eine Vierteldrehung im Uhrzeigersinn weiterdrehen.

d) Fertigstellung der Messeinrichtung
         (Sehen Sie sich bitte auch die Detail-Zeichnung an!)

• Das PA- Rohrstückchen (aus der Kleinteiledose) in der Mitte durchschneiden und je einen Teil an den beiden Seiten des Sensorstücks (nach vorherigem Lösen der der Schraubhülsen und des Klemmrings) einstecken und festschrauben.
• Die andere Seite des PA- Rohrstücks auf die Durchführung der Säule entsprechend befestigen.
• Den Luftschlauch mit dem Ausgang der Membranpumpe (OUT) verbinden.
• Die Messeinrichtung an einem Labor- Stativ befestigen.

Am besten das Programm AK-LowCost-GC starten!

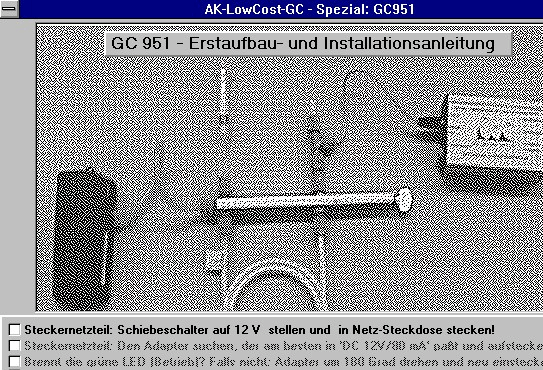

In diesem Menuepunkt werden Sie ganz gezielt geführt, damit Sie den AK-LowCost-GC korrekt aufbauen und anschließen können. Quittieren Sie jede Aufforderung mit einem "Mausklick"!

Auch bei der Überprüfung des elektrischen Anschlusses und der Einstellung der Faktoren übernimmt der Rechner die "Hauptarbeit".

Die LowCost - Version GC951 bietet den Vorteil, dass der Messwandler in die Elektronik integriert ist. Dabei handelt es sich und einen 12 Bit- Wandler. Um die Auflösung optimal nutzen zu können gelten einige Einschränkungen:

Falls Sie negative Peaks erwarten - oder die Basislinie nach unten driftet, sollten sie die Nullspannung manuell auf einen höheren Wert drehen

Einstellungen dafür im Programm UNIMESS

Sollen die LowCost Gaschromatographen GC950/951   mit den AK-Programmen UNIMESS Light betrieben werden, so muss der zugehörige   "Wandler" in UNIMESS  eingestellt sein.

Achtung: Seit Anfang 2000 ist das Programm UNI-SETUP in die UNIMESS - Programme integriert

• In Programmmanager das Programm UNI-SETUP aufrufen!
• Direkt zur Einstelltabelle
• Eine der 19 oberen Reihen der "Einstelltabelle" neu einrichten: Doppelklick auf das Tabellenfeld und Aussuchen!
• Messgröße "GC-Intens."
• Bereich  "0 - 100"
• Einheit  "%"


  	Wandler	Kanal	Portadr.	Faktor:	Offset
  	"MS-GC-951"	"MS-GC-951 UP"	z. B. 760*)	25	0




  *)

  Achtung: hier können Sie nur eine aus 4 Adressen wählen: 760, 1016, 1000, oder 746 - Bitte probieren Sie mit Testmessung die richtige aus!!


  Beispiel aus der UNI-SETUP - Tabelle:

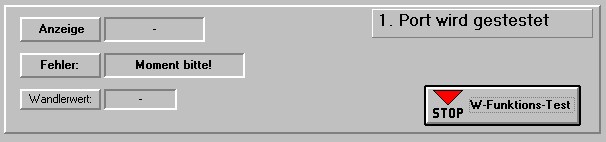

  Evtl. unter Testmessung kontrollieren, ob die Messwertaufnahme funktioniert.
