 Betrieb GC950
|
a) Auspacken und
Bestandsaufnahme:
Bitte
identifizieren und kontrollieren Sie beim Auspacken folgende Bestandteile:
- Verstärkermodul GC-950
- Steckernetzteil
- Stativhalter mit
Trennsäule, Anschlüssen, Injektionsstelle und Schlauch zur Membranpumpe
- Membranpumpe
- Dose mit dem Sensor
- Dose mit PA-Rohrstück und
Ersatzteilen (Septen, Unterlegscheiben)
- Zwei Spritzen und Nadeln
- Verbindungskabelpaar rot/schwarz (nur GC950)
|
|
b) Anpassung des
Netzgeräts
- Stellen Sie den Spannungswahlschalter des Netzgeräts auf Position
12V ein.
- Wählen Sie denjenigen Steckadapter aus, welcher optimal in die
Versorgungsbuchse des GC-950 passt.
- Einschalten: Schalten Sie den Kippschalter auf 10:1 oder 1:1.
- Verbinden Sie das Netzgerät mit dem Verstärkermodul, stecken Sie
das Netzgerät in die Netzsteckdose. Die grüne LED des Verstärkermoduls
muss jetzt
leuchten. Andernfalls versuchen Sie es mit Umpolung des Steckadapters.
- Nun sollten Sie den Steckadapter am Kabel mit Klebeband fixieren
(Evtl. alle nicht mehr benötigten Steckadapter wegwerfen!!).
|
Betrieb GC950
|
c)
Anschluss an
ein Messgerät / Messbereichswahl und Betriebstest
- Das
Verstärkermodul GC-950 entweder direkt auf ein Handmultimeter stecken oder über die
mitgelieferten Kabel mit einem Tischmessgerät, wie z.B. ALL-CHEM-MISST verbinden.
- Am Messgerät einen passenden Gleichspannungsmessbereich (meist 2V)
einstellen, evtl. schrittweise runter bis auf 200 mV. Bei Stellung 1:1 liefert der
Verstärker bis zu maximal +/- 3,5V und bei Stellung 10:1 nur ein Zehntel davon: ca. +/-
0,35V.
- Sensor anschließen
- Mit dem Abgleichregler die angezeigte Spannung auf ca. 0V
einstellen. Der "aktive" Regelbereich beträgt 20 Umdrehungen. Als
Überlastungsschutz hat der Regler aber keine Anschläge, sondern sozusagen eine
Rutschkupplung! Wenn Sie beim Abgleichen auch nach ca. 20 Umdrehungen keinerlei Reaktion
der Ausgangsspannung sehen, dann stimmt irgend etwas nicht: Kein Strom da, falscher
Anschluss, defektes Messgerät, defekter Sensor, Kabeldefekt.??.!
- Nun den Sensor anblasen oder hin und her bewegen: Die Ausgangsspannung
muß sich entsprechend ändern.
|
| |

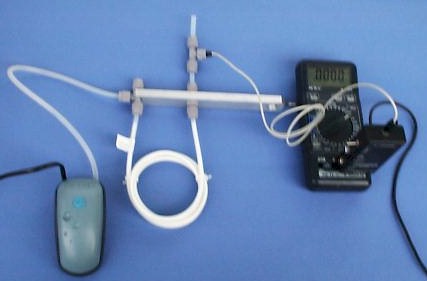

d) Fertigstellung der
Messeinrichtung
(Sehen Sie sich bitte auch die Detail- Zeichnung an!)
Das PA- Rohrstückchen (aus der Kleinteiledose) in der Mitte durchschneiden und je
einen Teil an den beiden Seiten des Sensorstücks (nach vorherigem Lösen der der
Schraubhülsen und des Klemmrings) einstecken und festschrauben.
- Die andere Seite des PA- Rohrstücks auf die Durchführung der
Säule entsprechend befestigen.
- Den Luftschlauch mit dem Ausgang der Membranpumpe (OUT) verbinden.
- Die Messeinrichtung an einem Labor- Stativ befestigen
|
|
|

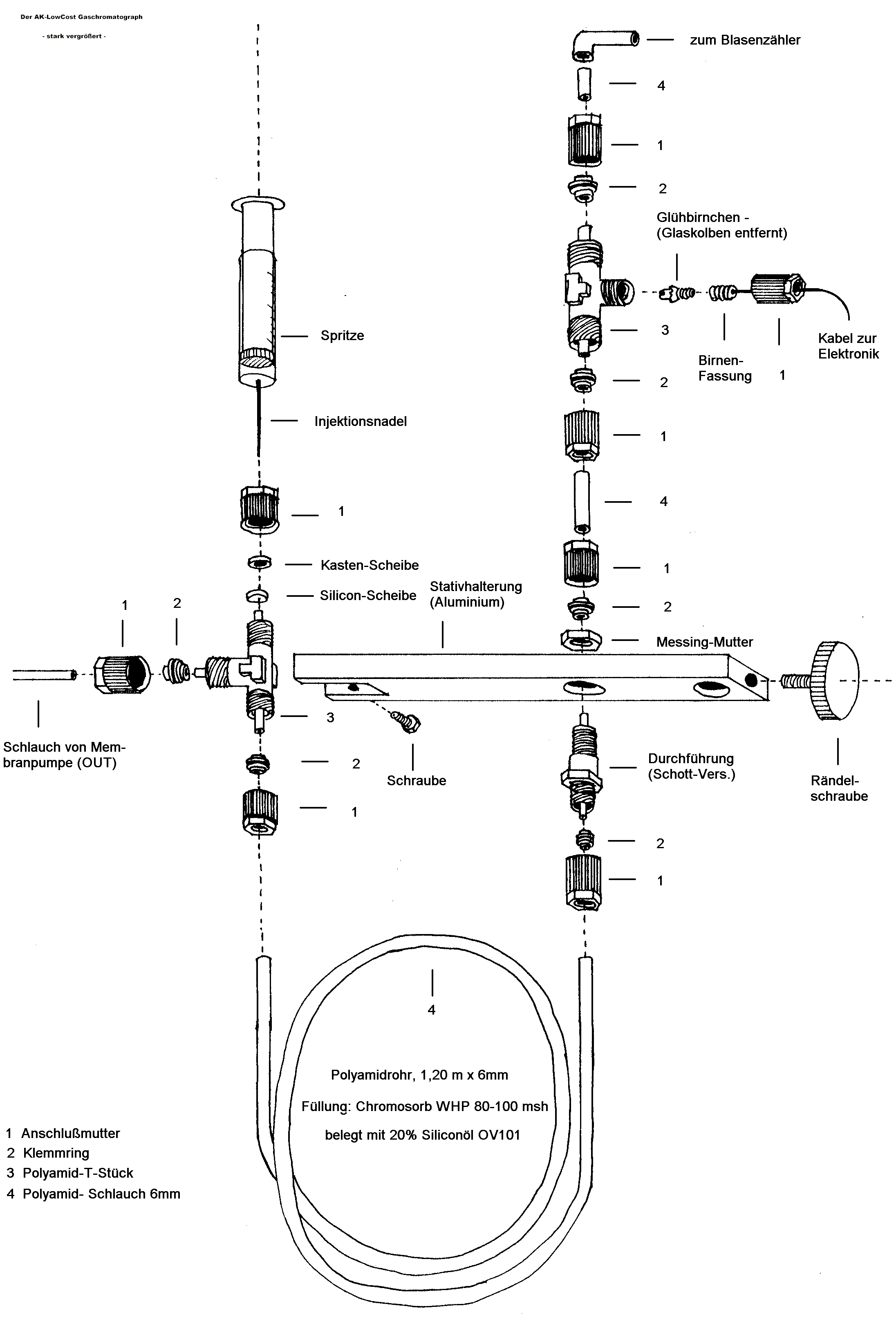

| Detailzeichnung des LowCost-Gaschromatographen |
|
|
|
Betrieb GC950
|
 Einstellungen im Programm
UNIMESS
Sollen die LowCost Gaschromatographen GC950
mit den AK-Programmen UNIMESS Light betrieben werden, so muss der zugehörige
"Wandler" eingestellt sein.
Achtung: Seit Anfang 2000 ist das
Programm UNI-SETUP in die UNIMESS - Programme integriert
- In Programmmanager das Programm
 UNI-SETUP
aufrufen!
- Direkt
zur Einstelltabelle
- Eine der 19 oberen Reihen der "Einstelltabelle" neu einrichten:
Doppelklick auf das Tabellenfeld und Aussuchen!
- Messgröße "GC-Intens."
- Bereich "0 - 100"
- Einheit "%"
| |
Wandler |
Kanal
|
Portadr. |
Faktor: |
Offset |
| oder
z.B. |
"ALL-CHEM-MISST" |
"ACM U2 2V" |
z. B. COM 2 |
0.05 |
0 |
| oder z.B. |
"METEX M3650 CR" |
"DC V" |
z. B. COM 2 |
50 |
0 |
Evtl. unter Testmessung kontrollieren, ob die
Messwertaufnahme funktioniert.
|
|
|
