Hier die Vorzüge, die die Aufnahme eines Gaschromatogramm noch einfacher machen:

  • kein lästiges Drehen mehr an Einstellknöpfen
  • Fehleranzeige auf dem Display und mit Leuchtdiode
  • akustisches Signal für  einen Peak
  • in der oberen Zeile des Displays kann eine Stoppuhr laufen
    (GC-Aufnahme ohne Computer möglich)
  • läuft auch mit Betriebsystemen wie Windows 2000 etc.




a) Auspacken und Bestandsaufnahme:

Bitte identifizieren und kontrollieren Sie beim Auspacken folgende Bestandteile:

  • Messmodul AK LCGC-04
  • Steckernetzteil
  • Stativhalter mit Schlauch zur Membranpumpe, Trennsäule, Sensor, Injektionsstelle
  • Aquarienpumpe (Membranpumpe)
  • Tüte mit  Ersatzteilen (Septen, Unterlegscheiben)
  • Zwei Spritzen und Nadeln
  • serielles Kabel
  • Anleitung


b) Betriebstest ohne den Computer

  • Die Messeinrichtung an einem Labor- Stativ befestigen.
  • Den Luftschlauch mit dem Ausgang der Aquarienpumpe Membranpumpe (OUT) verbinden.
  • Das Steckernetzteil mit dem Messmodul AK GC 04 verbinden und das Steckernetzteil in die Netzsteckdose stecken.
  • Die grüne Leuchtdiode (LED) des Verstärkermoduls muss jetzt leuchten.
    In der oberen Zeile der Anzeige sollte „AK LCGC 04“ und in der unteren eine Spannung um etwa 4,3...  V angeigt werden.
  • 0-Taste - Funktionstest:
    Drücken Sie mit einen spitzeren Gegenstand (Kugelschreiber) kurz auf die „0-Taste“. Dann wir der Zeitmodus aktiviert. Es beginnt in der  oberen Zeile eine Stoppuhr zu laufen, in der unteren Zeile wird gleichzeitig der alte Spannungs wird  auf 0V“ = neue Nulllinie gesetzt.
    Bei jeden weiten kurzen Druck auf die „0-Taste“ wird jeweils die Stoppuhr und die Spannung auf 0 zurückgesetzt
    Drücken Sie mit einen spitzeren Gegenstand länger ( etwa 5 Sekunden) auf die „0-Taste“, so wird auf den Normalmodus (echte gemessene Spannung in der unteren Zeile) zurückgestellt.
  • Verbinden Sie den Sensor (5) mit dem Messmodul AK LCGC 04 (1). Es müsste im Normalmodus eine Spannung von etwa 1,4 -1,6 V angezeigt werden.
  • Fehleranzeigen
    Die rote LED darf nicht leuchten. In der Zeile mit der Spannungsanzeige darf keine der beiden Fehlermeldungen „Kurzschluss“ bzw. „Unterbrechung“
    erscheinen.
    Leuchtet die rote LED (Spannung > 4,5 V) dauerhaft, so ist in der Birne oder in der Zuleitung ein Kurzschluss. In der Spannungszeile erscheint „Kurzschluss“
    .
    Blinkt rote LED (Spannung < 0,5 V), so ist der Glühdraht der Sensorbirne durchgebrannt oder die Sensorbirne sitzt locker in der Fassung oder der Sensor nicht richtig eingesteckt. In der Spannungszeile erscheint „Unterbrechung“
  • Einfacher Sensortest:
    Schrauben Sie das komplette Sensor - T- Stück (5) vom Gaschromatographen ab und wedeln es etwas durch die Luft. An angezeigte Spannung müsste entsprechend stark schwanken. Wenn Sie das Messmodul auf Zeitmodus gestellt haben, entsteht gleichzeitig ein Piepton. Vergewissern Sie sich, dass das Sensorkabel in der Elektronik steckt.
Aufbau GC04
Betrieb GC04
Seitenanfang

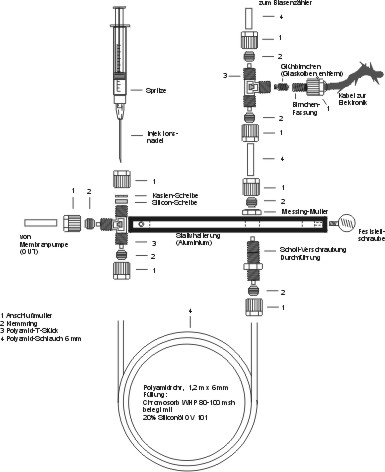

Zeichnung klein

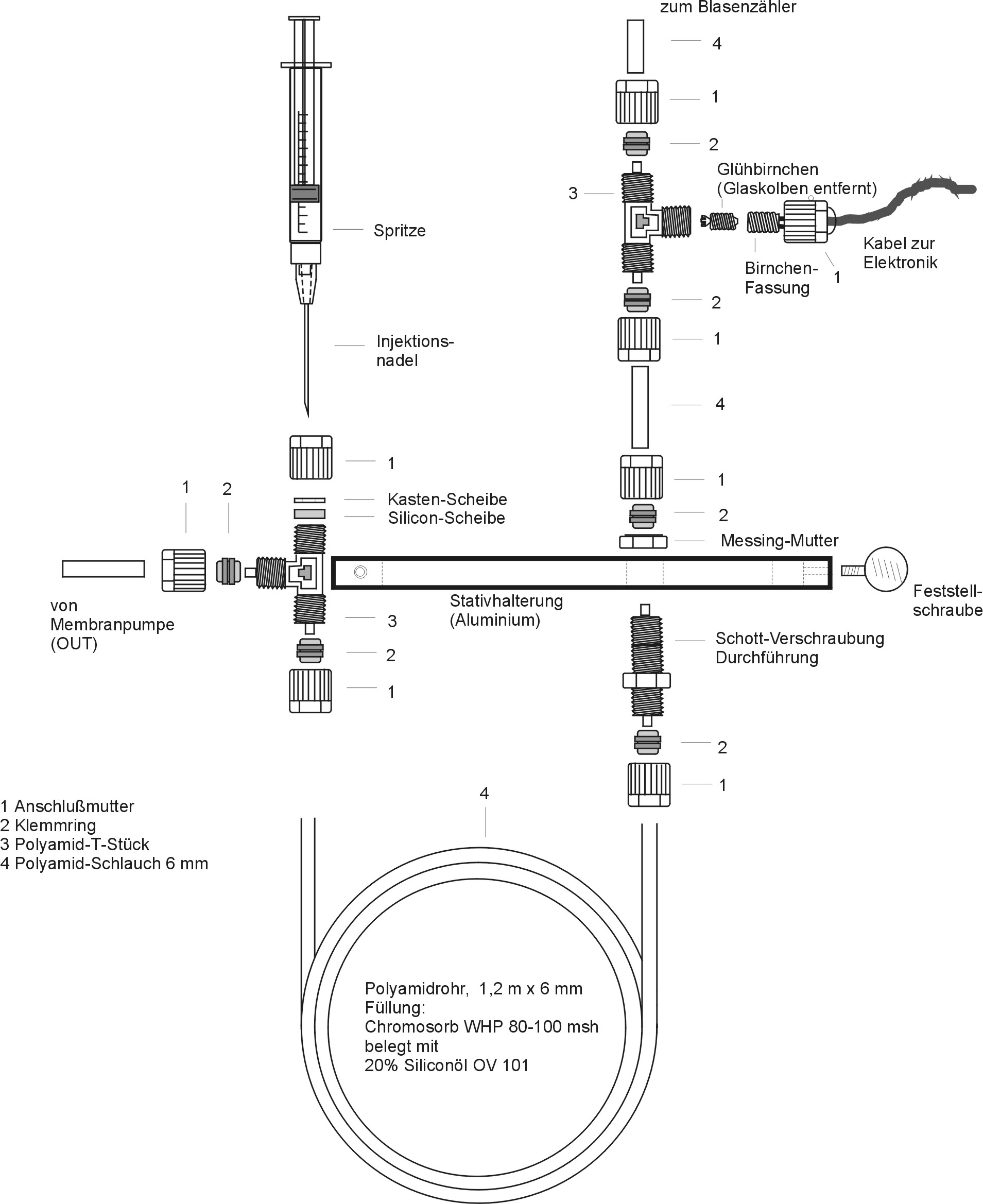

Detailzeichnung des LowCost-Gaschromatographen
Aufbau GC04
Betrieb GC04
Seitenanfang
  • Am besten das Programm AK-LowCost-GC starten:
    entweder vom Desktop oder mit
    à Start à Programme à AK Computer à AK-GC

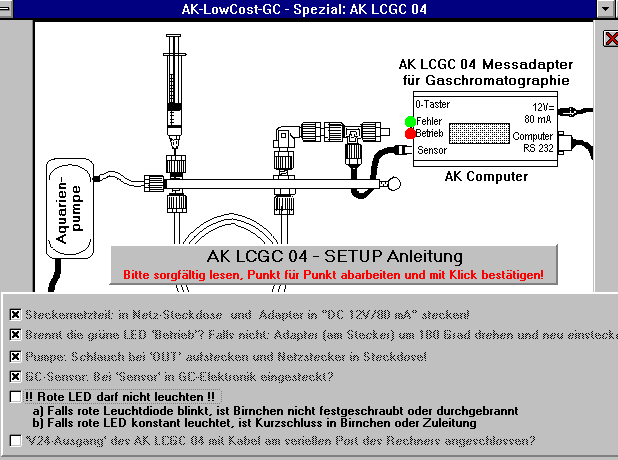

  • Auf dem Start-Bildschirm "AK LCG C04 - SETUP" aufrufen und
  • den Anweisungen folgen!

In diesem Menüpunkt werden Sie ganz gezielt geführt, damit Sie den AK-LowCost-GC korrekt aufbauen und anschließen können. Quittieren Sie jede Aufforderung mit einem "Mausklick"!

Auch bei der Überprüfung des elektrischen Anschlusses und der Einstellung der Faktoren übernimmt der Rechner die "Hauptarbeit".


Falls alles korrekt eingestellt ist, springt der Computer zum  Messbildschirm. Wenn Sie aber noch nicht messen wollen, können Sie die Messung abbrechen und das Programm beenden

 Fertig sind Aufbau und Überprüfung




Technische Daten:

 Elektronik AK LCGC 04

Mikrokontroller:
A/D - Wandler:                24 bit / 5 Messungen /s
Bereich:                             0- 5 V
Warngrenzen:                   < 0,4 V und größer 4,5 V
Display-Anzeige:          1.Zeile: Stopp - Uhr:0 - 9999 s
                                         2.Zeile: Spannung:0 - 5 V abs. oder relativ / Anzeige Tweeter
Piezolautsprecher         ca. 40 -10 000 Hz
Schnittstelle:                     RS232 ohne Kontrollleitungen

    Aquarienpumpe:               200V / 3 W  100 l /h

    Netzteil:                           230 V , sec. 12 V 600 mA =
