Bei der Aufnahme von Gaschromatogrammen ohne Computer ist viel Geschick und Zeit erforderlich, die Wertepaare aufzunehmen. Hier kann selbst ein billiger Computer hervorragend die lästigen Schreib- und Zeichenarbeiten ausführen.

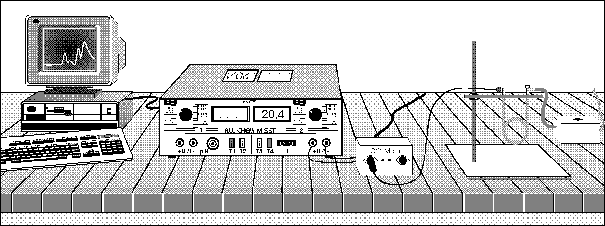

Abgebildet ist hier der GC950 mit ALL-CHEM-MISST -  Natürlich kann als Wandler auch ein METEX - Gerät angeschlossen werden. Ebenso ist der Einsatz des einfacher zu handhabenden GC951 denkbar. Eine Trennung mit diesem Chromatographen ist bei Kartuschen-Gas  beschrieben.



Prinzip

Materialliste

Vorbereitung

Durchführung

Tips

Seitenanfang

Prinzip

Materialliste

Vorbereitung

Durchführung

Tips

Seitenanfang

Der LOW-COST- Gaschromatograph wird nach Abbildung aufgebaut und die Aquarienpumpe angestellt.  Das GC-Modul (Verstärkung zunächst 1:1) wird an dem "ALL-CHEM-MISST" angeschlossen und mit dem Regler die angezeigte Spannung (Meßbereich 200 mV) ca. 0 V eingeregelt. Liegen größere Stoffmengen vor, benutzt man den Meßbereich 2V

Vorbereitung am Computer:

Programm Starten:
( ... soll stehen für einen "Knopf" im Programm auf den man "Klicken" muss. Die Bedeutung des Buttons ist rechts daneben fett angegeben)

Aus Programmanager - Gruppe 'AK-Computer'  aufrufen:	AK-LowCostGC.
(Nur falls Voreinstellungen gespeichert sind,dann	Optionen   z.B. èF-Gas
und zur Durchführung:	OK)
-sonst. :	Voreinst. u. Messen
und zum Messbildschirm mit	OK

zur Durchführung)
Meßbedingungen: Voreinstellung und Messung *)

*) Falls das Programm neu installiert ist, sollten die Voreinstellungen stimmen. Sie können aber mit Voreinstellungen Ansehen sich die "Wandlereinstellungen", "Beschriftungen" und "Zeichenoptionen" zeigen lassen.

Prinzip

Materialliste

Vorbereitung

Durchführung

Tips

Seitenanfang

Man füllt ca. 0,5  mL des zu untersuchenden Gases und zusätzlich 0,5 mL Luft in die Spritze und startet die Aufnahme des Gaschromatogramms mit START oder mit Druck auf die Leertaste. Damit man eine Einspritzstelle im Chromatogramm sieht, injiziert man erst nach ca. 10 s das Gas zügig in den Chromatographen.

(Die graphische Darstellung läßt sich bei Bedarf (Vergrößerung/Verkleinerung des Chromatogramms) auch während der Messung mit VarioGraph verändern).

Beendet wird mit Stop. Daten Sichern:DatenSpeichern   Dateiname: F-GAS01    OK

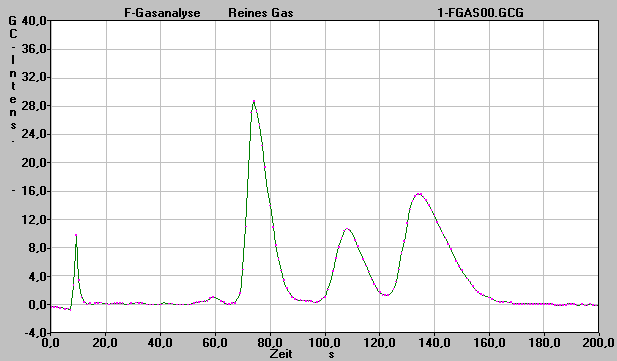

Bildschirmausdruck des Chromatogramms von ROWENTAÒ -GAS:

Prinzip

Materialliste

Vorbereitung

Durchführung

Tips

Seitenanfang

Seitenanfang

Sind Sie nicht im Besitz des Programms 'AK-LowCost-GC', sollten Sie zur Messung 'UNI-MESS-Light' benutzen.
(Zur Einstellung in UNIMESS-Light siehe auch: Hardware GC 950

Aus Programmanager - Gruppe 'AK-Computer'  aufrufen:	UNIMESS Light.
(Nur falls Voreinstellungen gespeichert sind,dann	Optionen   z.B. èK04C1
und zur Durchführung:	OK
-sonst. Wahl der Messgrösse	GC-Intens.
Wahl der Anzeige	Graphik u.Digitalanz
Vorgabe x-Achse	Zeit
Zeitintervall (s):	1
Gesamtzeit (s):	200
Zum Messbildschirm	OK

Weitere Tips:

1) Besonders bei der hier benutzten Säulenfüllung wird die Trennung noch besser, wenn man bei tiefen Temperaturen arbeitet. Dazu stellt man die Säule in ein Becherglas mit Eiswasser.

2) Um die Grundlinie besser sehen zu können, ist es günstig, die y-Bereichsuntergrenze auf einen negativen Wert zu legen. Das sollte bei der Gitterfelderzahl (z.B. 11) berücksichtigt werden.

3) Da Feuerzeuggas auch von ein und dem selben Hersteller ein Verschnitt aus verschiedenen Raffinerien ist, können unterschiedliche Chromatogramme erhalten werden. Neuerdings enthalten eine Reihe von Feuerzeug-Gas-Nachfüll-Patronen nur noch eine Komponente (meist Iso - Butan)

Literatur: K.Wedeking / S.Veltel, Gaschromatographie in der Schule II, Wettbewerbsarbeit zur Jugend Forscht 1995
