Elegante Trennung von Camping (Kartuschen)GazÒ
mit dem AK LCGC 04 |
|||||||||||||||||||||||||||||||||||||||
Bei der Aufnahme von Gaschromatogrammen ohne Computer ist Geschick und Zeit erforderlich, die Wertepaare aufzunehmen. Hier kann selbst ein billiger Computer hervorragend die lästigen Schreib- und Zeichenarbeiten ausführen. Hier sieht man, wie einfach es geht.
|
|||||||||||||||||||||||||||||||||||||||
Der LOW-COST- Gaschromatograph wird nach Abbildung aufgebaut , an den Computer
angeschlossen und die Aquarienpumpe angestellt. Vorbereitung am Computer:
|
|||||||||||||||||||||||||||||||||||||||

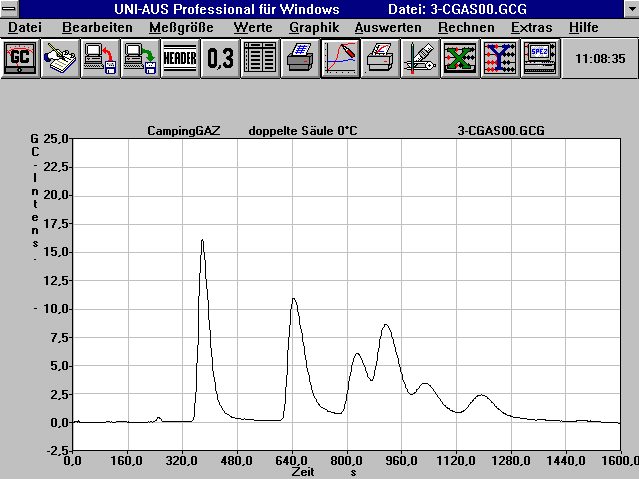

Man füllt ca. 0,75 mL des zu untersuchenden Gases und zusätzlich 0,25 ml Luft in die Spritze und startet die Aufnahme des Gaschromatogramms mit START oder mit Druck auf die Leertaste. Damit man eine Einspritzstelle im Chromatogramm sieht, injiziert man erst nach ca. 10 s das Gas zügig in den Chromatographen. (Die graphische Darstellung lässt sich bei Bedarf (Vergrößerung/Verkleinerung des Chromatogramms) auch während der Messung mit VarioGraph verändern). Beendet wird mit Stop. Daten Sichern:DatenSpeichern Dateiname: C-GAS01 OK Bildschirmausdruck des Beispiel- Chromatogramms von Camping -GAZÒ |
|||||||||||||||||||||||||||||||||||||||
Besonders bei der
hier benutzten Säulenfüllung wird die Trennung noch besser, wenn man bei tiefen
Temperaturen arbeitet. Dazu stellt man die Säule in ein Becherglas mit Eiswasser. Hinweis: Die Aufnahme des Gaschromatogramms kann natürlich auch mit dem
Programm UNIMESS Light durchgeführt werden.
|
|||||||||||||||||||||||||||||||||||||||
Literatur: K.Wedeking / S.Veltel, Gaschromatographie in der Schule II, Wettbewerbsarbeit zur Jugend Forscht 1995 |
