Das GC - Experiment:

Aufnahme eines Gaschromato- gramms von Feuerzeug- Gas
mit dem AK LCGC 04

Prinzip                    Materialliste                   Vorbereitung                        Durchführung                     Tipps

Die Aufnahme von Gaschromatogrammen z. B. von Feuerzeug-Gas wird mit dem preiswerten Gaschromatographen AK LCGC 04 und der Software AK-LowCost-GC zum Kinderspiel. Das Programm führt Sie über den Aufbau des GC  zur Aufnahme.

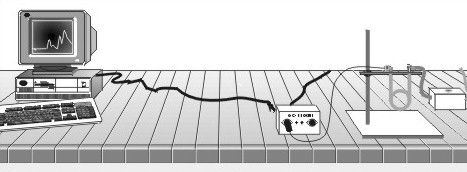

Der LowCost - Gaschromatograph wird nach Abbildung aufgebaut und an den Computer angeschlossen. Der AK LCGC04 wird über das Netzteil mit Strom versorgt und die Aquarienpumpe angestellt.

Vorbereitung am Computer:

Programm Starten:
( ... soll stehen für einen "Knopf" im Programm auf den man "Klicken" muss. Die Bedeutung des Buttons ist rechts daneben fett angegeben)

Aus Programmmanager - Gruppe 'AK-Computer'  aufrufen:	AK-LowCostGC.
dann:	GC04  Setup
lassen Sie sich durch die Fragen führen und haken Sie jeden Punkt durch Anklicken ab.  (siehe Abbildung unter dieser Tabelle). Sie gelangen zum Messbildschirm

(Eventuell durch Signal auf ’Null’ die GC-Intensität auf „0,0“ stellen).
Man füllt ca. 0,5 mL des zu untersuchenden Gases und 0,5 mL Luft in die Spritze und startet die Aufnahme des Gaschromatogramms mit START oder mit Druck auf die Leertaste.
Damit man eine Einspritzstelle im Chromatogramm sieht, injiziert man erst nach ca. 10 s das Gas zügig in den Chromatographen.

(Die graphische Darstellung lässt sich bei Bedarf (Vergrößerung/Verkleinerung des Chromatogramms) auch während der Messung mit VarioGraph verändern).

Beendet wird mit Stop.

Anschließend Daten Sichern: Beschriften und Speichern   Dateiname: F-GAS01    OK

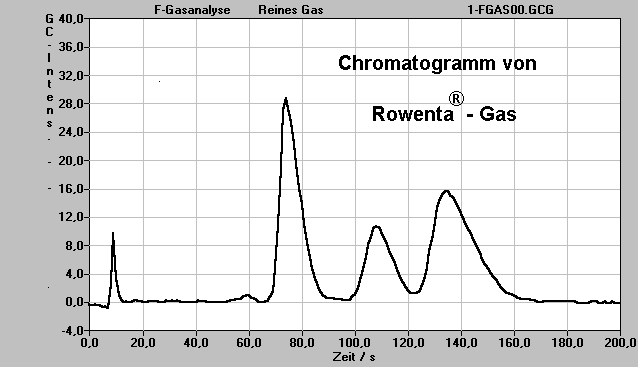

Bildschirmausdruck des Chromatogramms von ROWENTAÒ -GAS:

Identifizierung der Komponenten

Um die einzelnen Komponenten des Gasgemisches zu identifizieren, spritzen Sie unter den selben Bedingungen nacheinander die reinen Vergleichsgase ein. Die Übereinstimmungen geben dann Hinweise, welcher Peak zu welchen Gas gehört.

Ziehen Sie jeweils rund 0,2 ml eines Vergleichsgases (z .B. Ethan, Propan, iso - Butan (Methylpropan)  oder Butan) auf die Spritze und dazu noch 0,8 ml Luft.
 Dann klicken Sie auf den Knopf pH-Meter (bedeutet: neue Messreihe aufnehmen), wählen eine neue Zeichenfarbe und wiederholen die Messung wie oben.

Zur Datensicherung müssen Sie einen neuen Dateinamen eingeben und jedes Mal speichern.

Wenn Sie  die Nulllinie etwas verstellen, sieht Ihr Bildschirm etwa folgendermaßen aus.

Natürlich will man nun noch die Zusammensetzung bestimmen

Quantitative Analyse von Feuerzeug - Gas

Weitere Tipps:

1) Beim Einspritzen des Gasgemisches sollte man mit den Zeigefinger den Kolben der Spritze
     einkeilen, damit der Kolben nicht durch den Druck der Aquarienpumpe herausgedrückt wird.

2) Besonders bei der hier benutzten Säulenfüllung wird die Trennung noch besser, wenn man
     bei tiefen Temperaturen arbeitet. Dazu stellt man die Säule in ein Becherglas mit Eiswasser.

3) Da Feuerzeuggas auch von ein und dem selben Hersteller ein Verschnitt aus verschiedenen
    Raffinerien ist, können unterschiedliche Chromatogramme erhalten werden. Neuerdings
    enthalten eine Reihe von Feuerzeug-Gas-Nachfüll-Patronen nur noch eine Komponente
   (meist Iso - Butan)

Literatur: K. Wedeking / S. Veltel, Gaschromatographie in der Schule II, Arbeit zum Wettbe-
                   werb  Jugend Forscht 1995
