GC von Feuerzeug - Gas (ohne Computer !!! )

Aufnahme eines
Gaschromatogramms von Feuerzeug - Gas
(ohne Computer !!! )

Mit einem LowCost - Gaschromatographen ist es möglich, fast „professionelle“ Trennungen von Feuerzeuggas zu erzielen. Die Wertepaare werden auf dem Display des Messmoduls AK LCGC 04 abgelesen, Tabelle und Graph dabei „von Hand“ erstellt.

Material

Durchführung

Tabelle

Ergebnis

Seitenanfang

Gaschromatograph AK LCGC-04 für Schülerübungen.

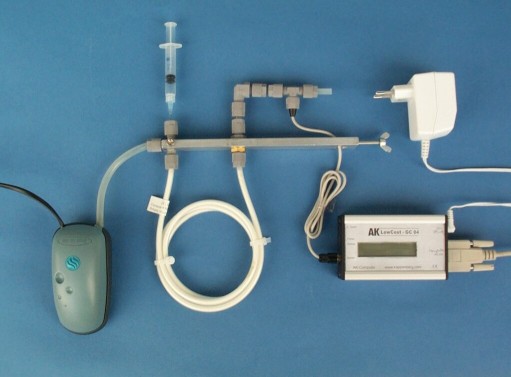

Man erkennt von links die Aquarienpumpe und das Stativ mit Trennsäule (links Spritze - rechts der Glühbirnchendetektor), die Elektronik mit eingebauter Uhr und das Steckernetzteil.

Alternativer Aufbau mit dem GC950:

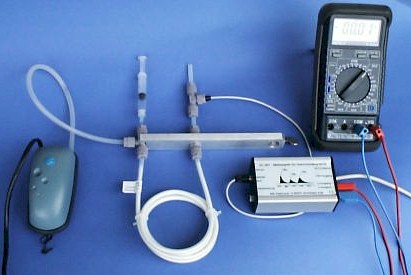

Die Elektronik ist auf ein computertaugliches Multimeter aufgesteckt. (anstelle des METEX -Messgerätes kann natürlich auch ein ALL-CHEM-MISST verwendet werden.)

Alternativer Aufbau mit dem GC951:


Material

Durchführung

Tabelle

Ergebnis

Seitenanfang

Geräte: Chemikalien:

1
LOW-COST-Chromatograph 1 Trennsäule Nr. 1 Gasfeuerzeug (F+)

AK LCGC04 oder (weißer Kabelbinder) Nachfüll-Gas (F+)

GC 950 oder GC 951, dann
1
Stativ Camping-Gaz (F+)

1
ALL-CHEM-MISST oder
1
Injektionsspritze, 2 mL

Multimeter mit C- Anschluß und

1
Stoppuhr

AKLCGC04
Der Gaschromatograph wird nach Abbildung aufgebaut und die Aquarienpumpe angestellt.
GC 950
Der Gaschromatograph wird nach Abbildung aufgebaut und die Aquarienpumpe angestellt.
Das GC-Modul wird auf das Multimeter gesteckt, der Verstärkungsfaktor auf "1:1" gestellt.
Mit dem Regler die angezeigte Spannung (Messbereich 2 V bzw. 200 mV ) auf ca. 0 V eingeregelt.
Die Stoppuhr zurückgesetzt
GC 951
Der Gaschromatograph wird nach Abbildung aufgebaut und die Aquarienpumpe angestellt.
Das GC-Modul wird an de Buchsen Out + und - über Kabel mit dem ALL-CHEM-MISST (oder einem Multimeter) verbunden. Messbereich 2 V bzw. 200 mV
Der Regler "Verschiebung" wird solange gegen den Uhrzeigersinn gedreht, bis die gelbe LED erlischt und dann solange im Uhrzeigesinn gedreht, wir die gelbe Lampe leuchtet. Danach noch etwa eine Vierteldrehung weiterdrehen.
Die Stoppuhr zurückgesetzt
Die vorgefertigte Wertetabelle wird zurechtgelegt .

Material

Durchführung

Tabelle

Ergebnis

Seitenanfang

Man füllt ca. 0,5 - 1,0 ml des zu untersuchenden Gases in die Spritze. Die Spritze wird so tief wie möglich in die Einspritzöffnung gesteckt. Dabei wird der Kolben der Spritze mit dem Zeigefinger so gegen den Zylinder gedrückt, dass er sich nicht bewegen oder durch den Druck des Trägergases Gas herausgeschoben werden kann.

Ein Schüler startet die Stoppuhr im AK LCGC04 durch Drücken mit einem Kugelschreiber auf "0-Taste" (bzw. startet eine externe Stoppuhr)

Nach 10 Sekunden wird das Probegas zügig injiziert und Spritze herausgezogen und nun die Zeit im 2 Sekunden -Takt und die Spannung abgelesen und diktiert. Der Partner trägt den entsprechenden Wert in die Wertetabelle ein. Beim Auftreten eines größeren Peaks ertönt ein Piepton.
Evtl. reicht auch eine Eintragung im Intervall von 4 Sekunden oder man notiert nur dann Werte, wenn sich der Messwert ändert.

Ändert sich die Spannung nur noch unwesentlich, kann man die Protokollierung abbrechen. Nach Skalierung der y-Achse kann der Graph auf der übernächsten Seite eingezeichnet werden.

Zeit	Spannung	Zeit	Spannung	Zeit	Spannung	Zeit	Spannung
s	V (mV)	s	V (mV)	s	V (mV)	s	V (mV)
0		80		160		240
2		82		162		242
4		84		164		244
6		86		166		246
8		88		168		248
10		90		170		250
12		92		172		252
14		94		174		254
16		96		176		256
18		98		178		258
20		100		180		260
22		102		182		262
24		104		184		264
26		106		186		266
28		108		188		268
30		110		190		270
32		112		192		272
34		114		194		274
36		116		196		276
38		118		198		278
40		120		200		280
42		122		202		282
44		124		204		284
46		126		206		286
48		128		208		288
50		130		210		290
52		132		212		292
54		134		214		294
56		136		216		296
58		138		218		298
60		140		220		300
62		142		222		302
64		144		224		304
66		146		226		306
68		148		228		308
70		150		230		310
72		152		232		312
74		154		234		314
76		156		136		316
78		158		238		318

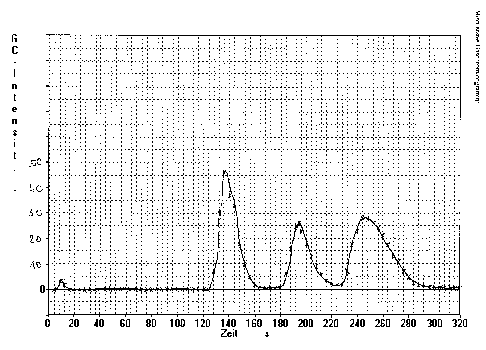

Mein erstes Gaschromatogramm:
