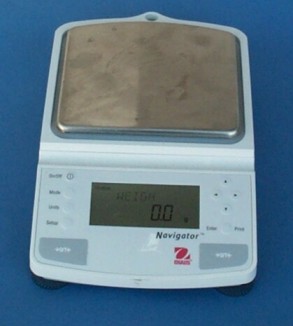

Navigator 3810
(OHAUS-Waagen)

Waage mit Computerschnittstelle

Technische Daten

Kurzbeschreibung:
Auszug aus der Bedienungsanleitung

3. BEDIENEN DER WAAGE

3.1 Menü (Grundeinstellungen des Geräts)

Die Waage verfügt über drei Grundmenüs. Diese können über die Tasten Mode, Units und Setup an der Bedienleiste ausgewählt werden.

Taste Mode
Wenn Sie die Taste Mode drücken, können Sie zwischen den folgenden fünf Wiegemodi wählen:
Wiegen, Prozent, Zählen, Tierwägung und Kontrollwiegen.
Diese Modi werden durch die entsprechende Auswahl im Menü Setup unter dem Menü Mode aktiviert bzw. deaktiviert.

Taste Units
Wenn Sie die Taste Units drücken, können Sie Maßeinheiten auswählen und ändern.

Taste Setup
Wenn Sie die Taste Setup drücken, können Sie durch Einträge in die Menüs bestimmte Betriebsparameter für die Waage festlegen. In jedem Menü können verschiedene Einstellungen vom Benutzer ausgewählt werden. In den folgenden Tabellen sind die Menüs und die jeweils auswählbaren Funktionen aufgeführt. Die werkseitigen Vorgabeeinstellungen sind fett gedruckt. Wenn im Menü Setup keine Eingaben vorgenommen werden, arbeitet die Waage entsprechend den werkseitig voreingestellten Grundfunktionen (in der Tabelle fett gedruckt). Die im folgenden aufgeführten Setup‑Menüs sind in der Reihenfolgeangeordnet, in der sie von der Waage angezeigt werden. Von links nach rechts)

START UNTERMENÜS DES MENÜS SETUP

CAL (KALIBRIERUNG)

InCAL Calibration (No Lock)*
Span Calibration
User Calibration
Linearity Calibration
Calibration Test (No Lock)
Calibration Now ON/OFF
Calibration Adj ± 100 (0)
Lock ON/OFF
Exit
* (falls Option installiert)

DATE

Type M/T/J, TMJ, JMT, MJTJTM, oder TJM
Set
Exit

TIME

Type 12 Hour/24 Hour
Set Time Adjust Eingabe xx Sekunden
Exit

READOUT

Stabie       .5d, 1d, 2d, 5d
Auto 0       OFF, .5d, 1d, 3d
Filter         -0, -1-, -2-, -3-
Lock          ON/OFF
Exit

GLP DATA

User Number       Eingabe 6 Stellen
Project Number    Eingabe 6 Stellen
Lock                   ON/OFF
Exit

GLP SET

Time                      ON/OFF
Balance ID             ON/OFF
User Number          ON/OFF
Project Number      ON/OFF
Difference              ON/OFF
Name                    ON/OFF
Lock                      ON/OFF
Exit

PRINT

Auto Print     OFF, Cont, Inter, On Stb
Interval         Eingabe 1 Sekunde
Stabie          ON/OFF
Numeric       ON/OFF
GLP Con      ON/OFF
GLP Tar       ON/OFF
Referenc      ON/OFF
Lock            ON/OFF
Exit

RS232

Power   ON/OFF (Nur bei Batterie-betrieb)
Baud     300,1200,2400,4800,9600
Parity    None, -E-, -Odd-, -0-, -1-
Data     7, 8
Stop     1, 2
Lock     ON/OFF
Exit

MODE

Weight           ON/OFF
Percent          ON/OFF
Count             ON/OFF
Animal            ON/OFF
Checkweigh    ON/OFF
Lock               ON/OFF
Exit

UNITS

Units (Nur Gramm) ON/OFF
Lock ON/OFF
Exit

Global

List                 NO/YES
Reset              NO/YES
Version           Software No.
Lock               ON/OFF
Exit

CUSTOM

Factor            Eingabe 6 Stellen
Exponent        3, 2,1, 0,-1, -2, -3
LSD               .5, 1, 2, 5, 10, 100
Lock               ON/OFF
Exit

AUTO SHUT OFF

Timer 0 - 60 Minuten
Lock ON/OFF
Exit

Anschlusskabel
Computeranschlusskabel:
waagenseitig : SUB-D-Stecker (female) 9-pol.
computerseitig: SUB-D-Stecker (female) 25-pol.

Waage	Bedeut.	Rechner	bzw. Rechner
9-pol. Buchse		25-pol. Buchse	9-pol. Buchse
2	TxD	3	2
3	RxD	2	3
7	GND	7	5
5,6	CTS,DTR

Zur Programmierung: Startbit: 1, Wortlänge: 7, Stopbits: 2, Parity: keine, Werteanforderung: P+CR+LF

Software:

2400 Baud
