Hand - LF - Meter mit Loggerfunktion

Hand - O₂ - Meter mit Loggerfunktion

Technische Daten

Hersteller	Windaus Labortechnik	Bauhofstr. 9	38678 Clausthal-Zellerfeld
	05323 / 718-0	05323 / 718-111	www.Windaus.de
A/D-Wandler-IC	Wandler   ???	+/- 1250 Punkte (ca. 11 Bit)	ca. 1 Messung  / s
pH-Wert	1  Eingang	-1 ... 15	0.01 pH / ?? W
Spannung	1  Eingang	+/- 400  mV	0.1 mV
Temperatur	1  Eingang	NTC   -5 / 105 °C  PTC -50 / 150 °C PT 100 - 100 / 400 °C	0.1 °C
Besonderheiten	250 Speicherplätze

Zur Programmierung: Wortlänge: 8, Stopbits: 1, Parity: EVEN

A) Bedienung

Die Bedienung ist recht problemlos die Umschaltung der Messgrösse erfolgt mit der Taste "MODE" umgeschaltet. Die Temperatur wird vom pH340 immer mit gesendet.

• Anschalten und [ENTER] solange gedrückt halten, bis ein langes Tonsignal erklingt.
• Elektrode spülen und in die erste Pufferlösung  (4.00, 7.00 oder 10.00) stellen.
• Es erscheint das Datum der letzten Kalibrierung
• [ENTER] drücken
• Es erscheinen die letzten Kalibrierwerte: Offset in mV und Steilheit in %
• [ENTER] drücken
• Es erscheint: "buF"
• Mit den Pfeiltasten wählen nach "Win" über "nb5" nach "MAn"
• [ENTER] drücken
• Es erscheint der pH-Wert und der Wert des Puffers in der Anzeige.
• solange warten, bis stabiler Wert durch Doppelpiep angezeigt wird
• [ENTER] drücken
• Es erscheint: "2P" (zweiter Puffer) :Elektrode spülen und in die zweite Pufferlösung  (4.00, 7.00 oder 10.00) stellen.
• solange warten, bis stabiler Wert durch Doppelpiep angezeigt wird
• [ENTER] drücken
• Es erscheinen die neuen Kalibrierwerte: Offset in mV und Steilheit in %
• [ENTER] drücken
• die Kalibrierwerte werden übernommen; das Gerät springt in den pH-Modus.

C) Beispiel zur Nutzung des Datenloggers:
1. Meßreihe mit dem WinLab aufnehmen
- WinLab einschalten (Taste: "MODE")  und so oft "MODE" drucken , bis in der Anzeige "LOG" erscheint.
- zum Löschen alter Daten Taste "ENTER" gedrückt halten. Es erscheint "LOG Ger". Nochmals "ENTER"    führt zu "LOG Clr". Nochmals ENTER" führt zu "LOG n0". Dann springt die Anzeige in den normalen         Modus zurück
-  so oft "MODE" drucken , bis in der Anzeige "LOG" erscheint. "ENTER" gedrückt halten, bis                     kontinuierlicher Piepton erscheint und  "LOG Ger". Neues "ENTER" bringt Sie zu einer               blinkenden Anzeige. Hier können Sie mit den Tasten "rauf" und "runter" das Zeitintervall für die          Messung eingeben.
- Neues "ENTER" bringt die  Anzeige unten zum blinkend. Hier können Sie mit den Tasten "rauf" und    "runter" die Anzahl der Messungen eingeben.   Bestätigen Sie mit "ENTER". Nun könne Sie noch das     Startdatum und die Startzeit eingeben. Bestätigen alles mit "ENTER".
   Die automatische Messung startet zum vorgegebenen Zeitpunkt.- Sie sehen unten in einem kleinen "c" davor     die Anzahl der noch auszuführenden Messungen

2  Messreihe auslesen.
- am Computer UNIMESS Light starten und bei Vorgaben "Datalogger" und x-Vorgabe durch "Nummer      des Wertepaares"  oder "Zeit" einstellen.
-  WinLab einschalten
-  am Computer Werteübertragung  mit "Start"  starten
- am Computer mit  "Stop" die Messwertaufnahme beenden.

Software:

Zubehör - Lieferumfang - Bezugsquellen - Bestellnummer - Preis

Bezugsadresse:
Fa. Windaus Labortechnik, Bauhofstr. 9, 38678 Clausthal-Zellerfeld

Zubehör und Netto-Preise:

Beurteilung

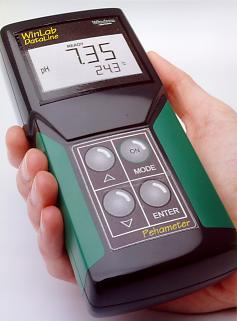

Das Gerät ist ein preiswürdiges pH/mV - Handmessgerät mit Datenlogger und Datenausgang, insbesondere geeignet für Feldmessungen.
