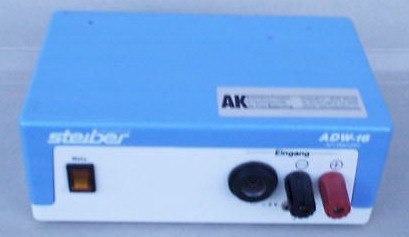

ADW16 (Steiber)
A/D - Wandler - extern
Technische Daten
| Hersteller | steiber messtechnik | Oberlinden 16 | 79098 Freiburg |
| Tel. 0761 / 26468 | Tel. 0761 / 280050 | kein Internet | |
| A/D-Wandler-IC | Wandler(7135) | 40 000 Punkte (ca. 16 Bit) | ca. 6,25 Messungen / s |
| Spannung | 1 Eingang | 20 V | 1 mV / 10 MW |
Dieser Wandler verkörpert die Philosophie der anzuschließenden 'Altgeräte' (= in der Sammlung vorhandene Geräte) mit Schreiberausgang. Die Auflösung ist hoch. Der Wandler wird in vier Versionen angeboten: als "plus" mit zusätzlichen Eingang 2V, als "quick" für schnelle A/D-Wandlung (50 Messungen pro Sekunde) und als "schalt" mit 2 eingebauten Relais und Anschluss für Powerrelais (mit 220 V Steckdose).
25-poliger Sub-D-Stecker male und 25-polige Sub-D-Buchse female
ADW 16 |
Rechner | Rechner |
| 25-pol. Stecker | 25-pol. Buchse | 9-pol. Buchse |
| 3 | 2 | 3 |
| 2 | 3 | 2 |
| 7 | 7 | 5 |
Zur Programmierung: Wortlänge: 7, Stopbits: 2, Parity: EVEN, Werteanforderung: P+CRLF
Tips zur Bedienung
Einstellung der
DIP-Schalter 1...3 :
000 = 300 Baud, 100 = 600 Baud, 010 = 1200 Baud, 110= 2400 Baud, 001= 4800 Baud.
DIP-Schalter 4:
0 = Parity even, 1 = Parity odd,
DIP-Schalter 5:
0 = freilaufend , 1 = Werteanforderung durch "P"
Software:
Zubehör - Lieferumfang - Bezugsquellen - Bestellnummer - Preis
Bezugsadresse: Fa. Steiber, Oberlinden 16, 79098 Freiburg
| Artikel | Beschreibung | Preis |
| ADW 16 | 16 Bit-Wandler +/- 20 V | 260,00 € |
| ADW 16 plus | zusätzlich +/- 2V | 340,00 € |
| ADW 16 quick | 50 Messungen/s | 380,00 € |
| ADW 16 schalt | zusätzlich 2 Relais | 420,00 € |
Zubehör
| Artikel | Preis |
| Powerrelais 250V, 16 A | 80,00 € |
Beurteilung
Dieses stabile Gerät eignet sich wegen der hohen Auflösung zum Anschluss von Geräten mit Schreiberausgang unterschiedlicher Spannung. Schon bei Einführung: Zwei Jahre Garantie.
Keine eigene Anzeige.
Im Vergleich zu "Fernostwandlern" nicht billig.
