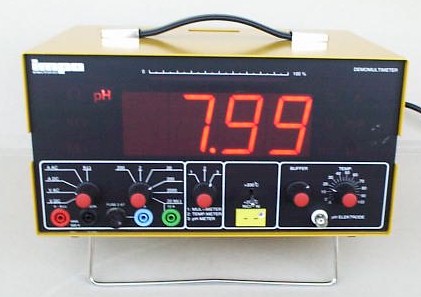

DMI 24 (IMPO)
CHEMIE - Multimeter mit Anzeige
Technische Daten
| Hersteller | IMPO-electronic | Postbox 20 | DK-5100 Odense |
| 0045 /66131409 | www.impo.dk | ||
| A/D-Wandler-IC | 1 Wandler |
4 000 Punkte (ca. 14 Bit) | ca. 3 Messungen / s |
| Spannung AC u. DC | 1 Eingang für U/I/R | je ± 200 mV, 2 V, 20,200,2000 V | 0.1 mV / 1 MW |
| Strom AC u. DC | 1 Eingang für U/I/R | je ± 0,2 2, 20, 200 mA, 2, 10 A | |
| Temperatur | 1 Eingang | -50 -200°C, +200 - 1200°C | 0,1 K bzw. 1K |
| pH-Wert | 1 Eingang | mindestens 100 MW (DIN-Buchse) | |
| Widerstand | 1 Eingang für U/I/R | 0.2, 2, 20, 200, 2000 kW | |
| Besonderheiten | große Anzeige | Zweitanzeige für Lehrer |
Kurzbeschreibung:
Hier handelt es sich um eins der interessantesten Geräte. Es wird in
Dänemark von der Fa. IMPO hergestellt und in den Katalogen sehr vieler Schulausrüster
geführt. Baugleich mit CL 1180 und fast baugleich mit DEMO - Multimeter pH, T, U, I , R
der Fa. Phywe. Dieses Vielbereichsmessgerät hat neben der den Schülern zugewandten 50 mm
großen LED- Anzeige noch eine zweite kleinere, auf der der Lehrer die Messwerte ablesen
kann. Zusätzlich enthält das DMI noch eine Quasianaloganzeige mit Leuchtdioden.
(Für DMI's ab Baujahr 1987 ist die Schnittstelle nachrüstbar - Kosten aber ca.
850,-).
Das DMI wird über ein serielles Kabel (1:1) (25-poliger Sub-D Stecker male und 25 polige Sub-D-Buchse female) angeschlossen.
DMI |
Rechner |
Rechner |
25-pol-Stecker |
25-pol.Buchse |
9-pol. Buchse |
2 |
2 |
3 |
3 |
3 |
2 |
4,5 |
4 |
7 |
5,4 |
5 |
8 |
7 |
7 |
5 |
Zur Programmierung: Werteanforderung:D + CRLF
Tips zur Bedienung
Problemlose Bedienung. Leitfähigkeitstitrationen können über Stromstärkemessung durchgeführt werden (Man benötigt einen Wechselspannungstrafo!).
Einstellung der DIP-Schalter 1... 4:
0000 = 300 Baud,
1000 = 1200 Baud,
0100 = 2400 Baud,
0010= 4800 Baud,
0001= 9600 Baud.
Durchführung der
pH-Kalibrierungen
- Elektrode spülen und in Puffer pH 7 stellen
- mit Drehknopf "BUFFER" die Anzeige auf 7.00 einstellen.
- Elektrode spülen und in pH 4 stellen
- mit Drehknopf "TEMP." die Anzeige auf 4.00 einstellen>
Achtung: Neuerdings existiert ein spezielles- Mess- und Auswerte - Programm vom AK
für dieses Messgerät. Dies ist besonders bedienerfreundlich und auf die Funktionen des
DMI abgestimmt.
Software:
Zubehör - Lieferumfang - Bezugsquellen - Bestellnummer - Preis
Es können "normale" in der Sammlung meist
vorhandenen Elektroden eingesetzt werden:
pH- Elektroden mit BNC-Stecker, Temperaturmessfühler mit Flachstecker Typ K (2-pol.)
| Artikel | Beschreibung | Bezug (Beispiel) | Best.-Nummer | Preis |
| DMI 24 |
Conatex |
CL11809 | nicht mehr lieferbar | |
| DMI 24 | Fa. Mauer | 276.420.02 | nicht mehr lieferbar |
Zubehör Alle Artikel bei Fa.
Conatex,
| Artikel | Best.- Nummer |
Preis |
| Temperaturfühler, 60...+400°C | CL36461A | 30,00 € |
| Temperaturfühler, 60...+1000°C | CL36462A | 69,00 € |
| pH-Elektrode | CL11801 | 59,00 € |
| Leitfähigkeitselektrode | CL11882 | nicht mehr l.. |
| Interface-Kabel PC-Multimeter 25.pol. | CL11806 | 32,00 € |
Beurteilung
Das DMI zeichnet sich durch ein günstiges Preis/
Leistungsverhältnis aus.
Nachteil: Schade, dass nur ein Temperatureingang, kein Leitfähigkeitsmessbereich und kein
Schaltausgang eingebaut ist. Widerstands- und Wechselspannungsbereiche hätten dafür eher
fehlen können.
Leider können die Messbereiche nicht vom Computer umgeschaltet werden.
Auch ohne Computer einsetzbar!
 |
Der Spannungseingang (2000 V ) darf nur mit maximal 500 V betrieben werden! |
Nahezu baugleich mit:
Phywe
Demomultimeter
Achtung nur noch wenige Geräte im Handel: Nachfolger:
DMI 4
