Kurzbeschreibung

handelsüblicher Gaschromatographen

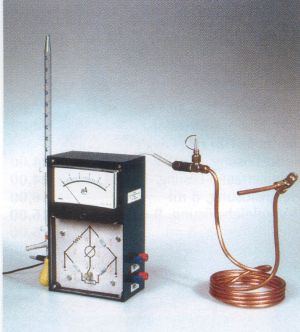

Modell-Gaschromatograph nach Prof. Wegmann

Der Modell-Gaschromatograph für den Unterricht wurde von Prof. Dr. Wegmann in erster Linie nach didaktischen Gesichtspunkten entwickelt. Trotz seines einfachen Aufbaus  werden ausgezeichnete Trennleistungen erzielt. Für den experimentellen Einsatz ist der rasche Ablauf der Trennungen, oft innerhalb weniger Minuten, von großem Vorteil. Durch die Beschränkungen auf die für einwandfreie Funktion notwendigen technischen Einrichtungen kann das Gerät zu einem günstigen Preis angeboten werden.
Der Modell-Gaschromatograph besteht aus einer Trenneinheit mit der Trennsäule, dem Einspritzblock und einem Doppeldetektor (Beilstein- und Wärmeleitfähigkeitsdetektor, der Anzeigeeinheit mit der Wheatstone-Brücke, Amperemeter und  Stromversorgung (Netzgerät 12 V), sowie einem Schreiberanschluss (Messbereich 200V Vollausschlag). Ein "Seifenblasen"- Strömungsmesser dient zur Messung des Trägergasdurchflusses. Die 2 m lange Trennsäule aus Kupferrohr ist mit Silikonöl auf Chromosorb P gepackt. Sie besitzt gute Trenneigenschaften für die meisten Stoffklassen und kann bis zu Trenntemperaturen von 180°C verwendet werden, wobei man ein Flüssigkeitsbad auf einem heizbaren Magnetrührer benützt. Die Trenneinheit passt in ein 2 L Becherglas niederer Form. Als Trägergas wird Wasserstoff verwendet.

Artikel	Beschreibung	Lieferant	Best.- Num.	Preis
	Chromatograph nach Wegmann	Hedinger	270	354,00 €

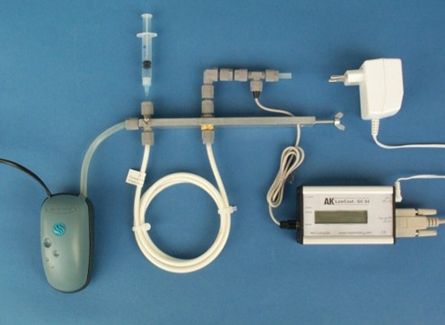

LowCost Gaschromatograph 04 vom AK Kappenberg

Die Einfachheit der Technik ist bestechend: Ein Birnchen aus der Modelleisenbahnbeleuchtung dient als WLD. Ungefährliche Luft dient als Trägergas. Der nötige Druck wird mit Hilfe einer Aquarienpumpe erzeugt. Die Trennsäulen aus Polyamid-Rohr lassen sich leicht wechseln und so werden die unterschiedlichsten Trennprobleme lösbar. Es ist kein kompliziertes Anstellen und Hochfahren des Gaschromatographen nach langer Checkliste mehr nötig. Ausgetestete Säulenfüllungen machen auch ein Vorheizen meist überflüssig. Da alle Baugruppen sehr übersichtlich angeordnet sind, eignet sich der Chromatograph besonders für Demonstrationsexperimente. Natürlich ist auch ein Betrieb mit Wasserstoff als Trägergas und "Beilstein- Detektor" möglich.

Artikel	Beschreibung	Lieferant	Best.- Num.	Preis
	Chromatograph nach Wegmann	Hedinger	AKGC04S	368,00 €

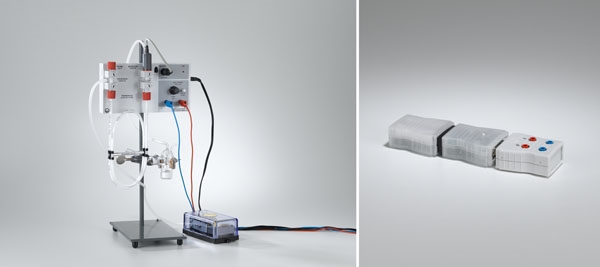

LD1 von LD Didactic

Preiswerter, zuverlässig bei Raumtemperatur arbeitender Gaschromatographie (Grundgerät ohne Zubehör) – ideal als Einstieg in gaschromatographische Trennungen mit einfachen Mitteln und für didaktische Zwecke (auch im Schülerversuch einsetzbar). Das System ist bezogen auf die Säulenmaterialien, Trägergas und Sensoren modular einsetzbar und bietet folgende Vorteile: Zwei unterschiedliche Sensoren verwendbar (Wärmeleitfähigkeitsdetektor (WLD) und Kohlenwasserstoff-Sensor (KW-Sensor, Gassensor)), drei verschiedene Säulentypen unterschiedlicher Polarität und eine Leersäule zur eigenen Befüllung stehen zur Verfügung, Betrieb mit Luft oder Wasserstoff möglich, kann als einfacher Stativaufbau oder als CPS-Aufbau zur Demonstration eingesetzt werden
Schreiber(Analog)-Ausgang: ± 6 V (mit 4 mm - Sicherheitsbuchsen)
Nullpunktseinstellung: grob und fein mittels 10-Gang-Potiometer
Einspritz- und Detektorkopf: aus Glas mit GL14-Verschraubung
Spannungsversorgung: 12 V/1,6 A über Steckernetzgerät (im Lieferumfang)
Abmessungen: 215 x 115 x 80 mm
Masse: 0,33 kg

Artikel	Beschreibung	Lieferant	Best.- Num.	Preis
	Chromatograph Trennung: Alkane	LD Didactic	665 5801	566,00 €

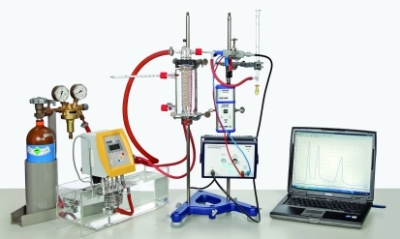

Phywe   GC - Glasmantelsystem

Didaktisch anschaulicher Aufbau zur Demonstration der prinzipiellen Wirkungsweise eines Gaschromatographen mit gleichzeitig guter Trennleistung im Niedertemperaturbereich bis 100 °C. Die Detektion erfolgt mittels eines NTC - Messfühlers, der die aufgetrennten Gasfraktionen an ihrer unterschiedlichen Wärmeleitfähigkeit erkennt. Zur Aufzeichnung der Signale werden  ein Yt - Schreiber bzw. ein Interface benötigt
Die Messeinrichtung des Betriebsgerätes arbeitet nach dem Prinzip eines spannungskompensierten Messverstärkers. Bei angeschlossenem Messfühler liegt nach einem Nullabgleich am Schreiberausgang des Betriebsgerätes eine Spannung von 0 mV an. Anschließende Änderungen des Detektorwiderstandes bewirken eine Änderung des Messwertes, der dann als proportionales Spannungssignal an den Ausgang des Betriebsgerätes gelangt.
 • Nullabgleich:  Drucktaste für Grobabgleich, Potentiometer für Feinabgleich
 • Eingang:  BNC - Buchse für Messfühler
 • Ausgang:  4-mm-Buchsen für Anzeigegerät (z. B. Schreiber)
 • Abmessungen (mm):  194 x 130 x 140
 • Stromversorgung:  110 V~ bis 230 V~

Artikel	Beschreibung	Lieferant	Best.- Num.	Preis
	Praktikums-Chromatograph	Phywe	36670.88	584,59 €
	Betriebsgerät	Phywe	36670.99	611,66 €
			Summe	1196,25€


Technochem - Gaschromatographen

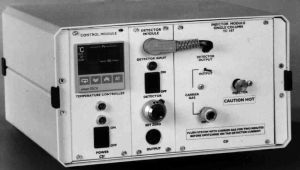

Technochem 187

• Gasversorgung: handelsübliche Gasflaschen mit Druckminderer 1-2 bar
• Gasarten: vorzugsweise He oder H₂
• Gasverbrauch: 2 bis 20 ml / Min.
• Heizung: Widerstandsheizung mit
  Temperaturvorwahlpotentiometer
• Temperaturbereich: + 30 bis + 150 °C
• Anzeigegenauigkeit:± 1 °C, Digitalanzeige
• Überhitzungssicherung
• Detektor: WLD in Brückenschaltung
• Schreiberausgang: analog
• Netzanschluß: 230 V, 50 Hz
• Abmessungen: 140 x 245 x 240 mm

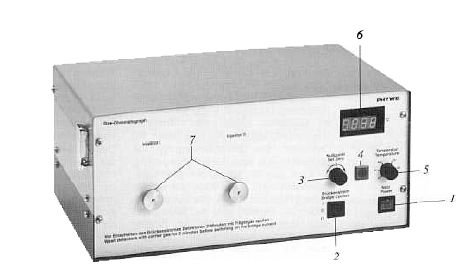

Technochem 277
Zweisäulen-Gaschromatograph , Mit APL- Säule zur Trennung unpolarer Stoffe und PEGA- Säule zur Trennung mittelpolarer Stoffe Gasversorgung: Anschluss über Schnellkupplung an handelsübliche  Druckgasflaschen mit Druckminderer 1,2 bar (sekundär),  vorzugsweise He oder H2 Feinregulierung über getrennte Nadelventile für beide Säulen, Gasverbrauch 20 bis 50 ml/ min.
Heizung: Widerstandsheizung mit Temperaturvorwahl- Potentiometer, Temperaturbereich +30 bis 250° C; Ofen ist gegen unbeabsichtigtes Überhitzen geschützt; Ein-/Ausschalter der Heizung ist getrennt vom Ein-/Ausschalter des Brückenstromes; Anzeigegenauigkeit ± 1° C.
Detektor: 2 WLD in Brückenschaltung, Leistung 12 V, 140 mA, Nullpunkt verstellbar, getrennt einzuschalten. Schreiberausgang: 100 mV

Ausführung von Phywe:

 Bezugsquellen - Bestellnummer - Preis


Artikel	Beschreibung	Lieferant	Best.- Num.	Preis
Technochem 187	2-Säulen Gaschromatograph WLD	LD Didactic	665 5311	2765,00€
Technochem 277	2-Säulen Gaschromatograph WLD	Urhammer	1887.00	2696,00€
	bauähnliches Gerät zu TC 277	Phywe	36657.93	2735,81€

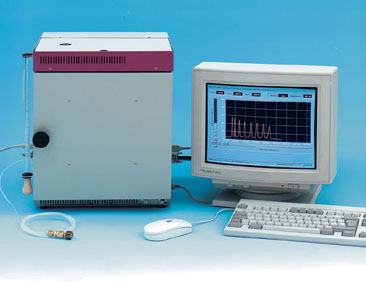

Analysen-Gaschromatograph


Die wichtigsten Eigenschaften:

• Integriertes Betriebssystem und Software
• Graphische Benutzeroberfläche mit Maussteuerung zur Parametereingabe sowie zur Durchführung der Messung und zur Auswertung:
  - Bestimmung von Retentionszeiten und Peakflächen
  - Vergleich von zwei Chromatogrammen
  - Referenzierung, d. h. Vergleich von Referenzpeaks und Meßpeaks zur Absolutmengenbestimmung
  - Reporterzeugung
• Automatischer Abgleich der Basislinie vor jeder Messung
• Sehr gute Trennleistung mit gepackten Säulen von 2 m Länge (1/8 "), OV-1
• Ofenraum: mit motorbetriebender Luftumwälzung
  Heizleistung: max. 400 W
  Temperatursensor: Pt 500
  Temperaturregelung: PID-Regelung, programmierbar über integrierten Computer, komplettes Temperaturprogramm mit Aufheizgeschwindigkeiten zwischen 1 und 10 K/min
  Genauigkeit: 1 K
  Separat beheizter Injektor und Detektorblock
  Trägergas: Helium
• Rechner
  CPU: 16 bit, 20 MHz Taktfrequenz
  Hauptspeicher: 1 MB, EEPROM 512 KB
  Bildschirm-Anschluß: VGA-kompatibel, Auflösung: 640 · 480 Punkte
  Maus-, Tastatur- und Druckeranschluß
  Diskettenlaufwerk: 3,5", 1,44 MB HD
  Netzanschluß: 220 ... 240 V AC/50 ... 60 Hz

• Abmessungen: 330 x 420 x 340 mm
• Masse: 19 kg

Artikel	Beschreibung	Lieferant	Best.- Num.	Preis
	Gaschromatograph mit WLD	LD Didactic	665 600	4627,00 €
		LD Hedinger	GC-CGA-1	3990,00 €
	Gaschromatographmit FID	LD Didactic	665 601	7078,00 €
		LD Hedinger	GC-CGA-3	6340,00 €
