Untersuchung von
Luft
Stickstoff-/
Sauerstoffgemischen
|
|
Prinzip
Materialliste
Vorbereitung
Durchführung
Tipps
|
|

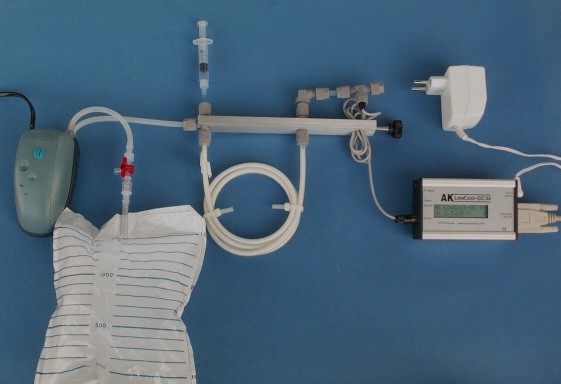

- Alternative I: Pumpe In/Out -
Gasbeutel
-
-
Achtung: Sollte der Gasfluss zu schnell
sein, so kann die Säule 3 (roter
Kabelbinder) als Durchflusskontrolle
zwischen Gasbeutel und "In" der Pumpe geschaltet werden.
-
-
- Alternative II: Druckflasche mit
Helium/Wasserstoff und Blasenzähler
|
|
|
|
Geräte: |
|
|
|
|
Chemikalien: |
1 |
LowCost
- Chromatograph |
2 |
Dreiwegehahn mit Septum |
|
|
Wasserstoff
/Helium |
|
AK LCGC 04,
komplett |
1 |
Computer |
|
|
Luft |
1 |
Säule Nr.
5 (Kügelchen) |
1 |
Stativ |
|
|
Sauerstoff |
1 |
Säule Nr.
3 (roter Kabelbinder) |
1 |
Injektionsspritze,1-2
mL |
|
|
Stickstoff |
2 |
Spritzen, 50 ml |
|
Gasbeutel
mit Helium / Wasserstoff |
|
|
|
|
alternativ: |
|
|
|
|
|
|
Druckflasche
Helium/Wasserstoff |
|
Blasenzähler |
|
|
|
|
|
Der
LowCost - Gaschromatograph wird nach Abbildung
aufgebaut und an den Computer angeschlossen. Der AK LCGC04 wird über das
Netzteil mit Strom versorgt und die Aquarienpumpe angestellt.
Vorbereitung am Computer:
Programm Starten:
( ... soll stehen für einen
"Knopf" im Programm auf den man "Klicken" muss. Die Bedeutung des
Buttons ist rechts daneben fett angegeben)
Aus Programmmanager - Gruppe 'AK-Computer' aufrufen: |
AK-LowCostGC. |
dann: |
GC04
Setup |
lassen Sie sich durch die Fragen
führen und haken Sie jeden Punkt durch Anklicken ab. (siehe
Abbildung unter dieser Tabelle). Sie gelangen zum Messbildschirm |
|
|
|
Man füllt die beiden 50 ml Spritzen jeweils mit
Sauerstoff bzw. Stickstoff und zieht die jeweiligen Mengen in die
Probenspritze,(Eventuell
durch
Signal
auf ’Null’ die GC-Intensität auf „0,0“ stellen).
Man startet die Aufnahme des Gaschromatogramms mit START oder mit Druck auf die Leertaste.
Damit man eine
Einspritzstelle im Chromatogramm sieht, injiziert man erst nach ca. 5 s das Gas zügig
in den Chromatographen.h während der Messung mit VarioGraph verändern).
Beendet wird mit Stop.
Anschließend Daten Sichern: Beschriften
und Speichern
Dateiname: luftx OK.
Danach Aufnahme des nächsten Chromatogramms
mit einer neuen Mischung

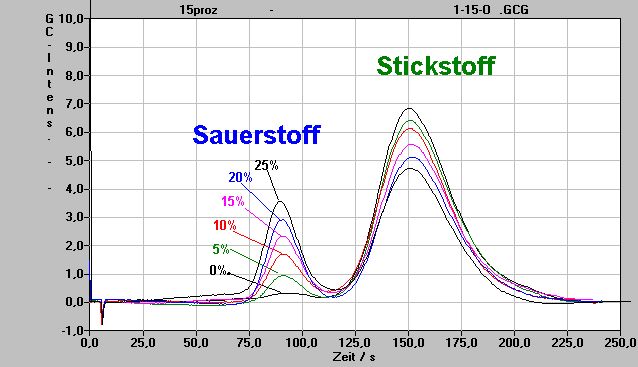

Bildschirmausdruck verschiedener
Chromatogramme von N2/O2 - Gemischen |
|

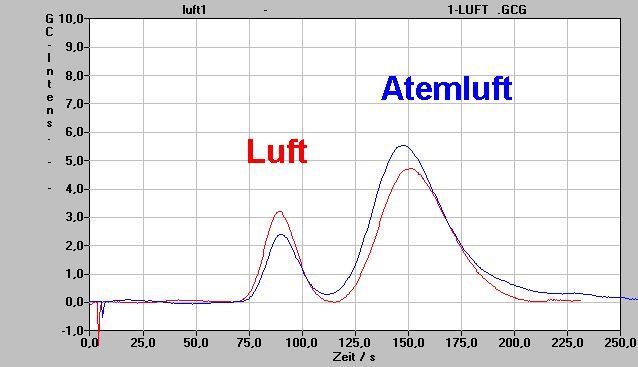

Untersuchung
von eingeatmeter
und ausgeatmeter Luft
Wichtiger Hinweis:
Die Trennung der Luft erfolgt an Zeolithen.
Diese sind sehr hygroskopisch und ziehen auch Wasser an - auch wenn
man die Säule nicht benutzt!!!!!
Machen Sie es wie Professor Wiederholt:
(gesehen Nov. 2001 in Bremerhaven): Schütten
Sie den Zeolithen aus der Säule in ein Reagenzglas und erhitzen sie es so
lange, bis kein Wasserdampf mehr entsteht.
Da sich die großen Kugeln sehr schlecht aus der Säule schütten lassen,
hat der AK die neuen Säulen mit kleineren Kügelchen gefüllt. Dafür
konnte die Länge der Säule von 1,20 auf 0,27 m verkürzt werden. (Melden
Sie sich evtl. beim AK)
|
|
|
