In einen sehr einfachen „Universellen Kolbenpoberapparatur“ läßt sich je nach Versuchsbedingung das katalytischen Cracken bzw. das Dehydrieren von Propan bzw. Butan durchführen. Zur didaktischen Einordnung sei auf die Originalarbeiten von M. Alpers, P. Fehrenbach und S. Schneider1,2) hingewiesen. In diesem Zusammenhang soll aber auf die Tabelle der thermodynamischen Daten am Ende dieses Artikel II dieser Reihe aufmerksam gemacht werden.. |
||||||||||||||||||||||||||||||||||||||||
PrinzipAufbauMaterialVorbereitungDurchführungAuswertungSeitenanfang |
|
||||||||||||||||||||||||||||||||||||||||
PrinzipAufbauMaterialVorbereitungDurchführungAuswertungSeitenanfang |

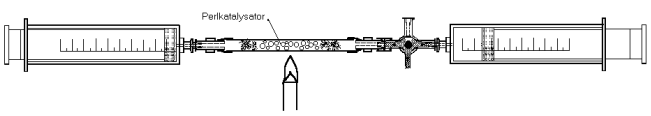

Die Apparatur befindet sich komplett auf einer speziellen Platte mit Federklemmen. Der Versuch kann aber auch mit herkömmlichen Mitteln (Stativmaterial) entsprechend der Zeichnung aufgebaut werden. Die Apparatur wird über den Dreiwegehahn mit dem zu chrackenden Gas gespült und dann ca 30 ml in eine der beiden Einwegspritzen eingefüllt Vorbereitung am Computer:
|
||||||||||||||||||||||||||||||||||||||||
PrinzipAufbauMaterialVorbereitungDurchführungAuswertungSeitenanfang |
Je
nach Versuchsdurchführung werden die Katalysatorkügelchen auf kaum
sichtbare schwache Rotglut oder sehr helle Glut erhitzt . Durch Hin- und
Herbewegen der Kolben wird das Gas entweder
ca. 5 Minutenlang nur 1-3 mal über den Katalysator geführt. Über
den Dreiwegehahn kann (auch schon während des Erhitzens) eine Probe (ca.
1ml) zur weiteren Identifizierung abgezogen werden

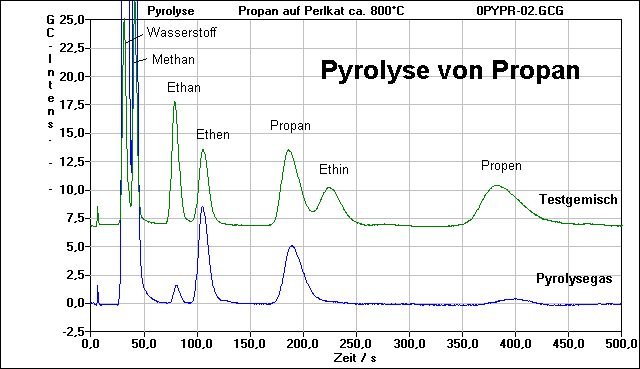

Man füllt ca. 0,75 mL des zu untersuchenden Gases und zusätzlich 0,25 mL Luft in die Spritze und startet die Aufnahme des Gaschromatogramms mit START oder mit Druck auf die Leertaste. Damit man eine Einspritzstelle im Chromatogramm sieht, injiziert man erst nach ca. 10 s das Gas zügig in den Chromatographen. (Die graphische Darstellung läßt sich bei Bedarf (Vergrößerung/Verkleinerung des Chromatogramms) auch während der Messung mit VarioGraph verändern). Beendet wird mit Stop. Daten Sichern:DatenSpeichern Dateiname: Hydr OK
|
||||||||||||||||||||||||||||||||||||||||
PrinzipAufbauMaterialVorbereitungDurchführungAuswertungSeitenanfang |

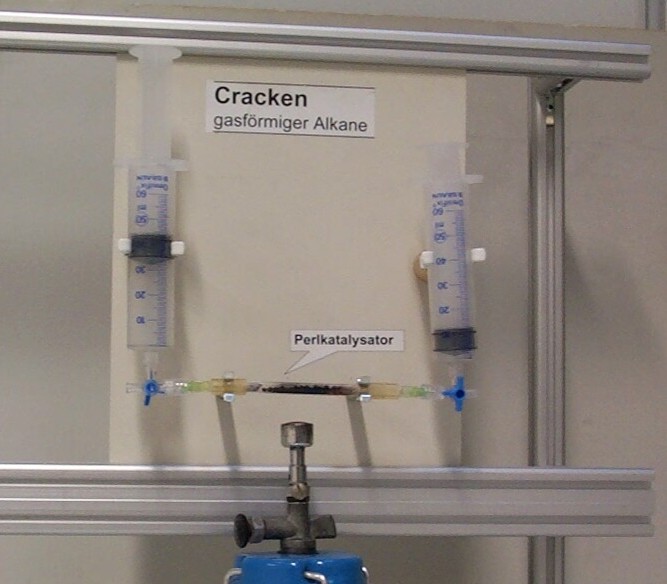

Hier mal eine Kolbenproperbank, die aus Platzgründen "um die Ecke" arbeiten kann. |
||||||||||||||||||||||||||||||||||||||||
Literatur: 1)
M. Alpers, P. Fehrenbach u. S.Schneider, Gemische mit kleinen
Kohlenwasserstoffen - Teil 1.
Gaschromatographische Untersuchungen Praxis (Chemie) 41, Heft 1, S.
2 (1992) 2)
P. Fehrenbach, Gemische mit kleinen Kohlenwasserstoffen - Teil2 .
Thermodynamische Betrachtungen zu Pyrolysereaktionen und ihre
experimentelle Überprüfung Praxis (Chemie) 41, Heft 2, S. 6(1992) |
|||||||||||||||||||||||||||||||||||||||||
