Untersuchung von Erdgas

Prinzip                    Materialliste                   Vorbereitung                        Durchführung                     Tipps

Alternative I:  Pumpe In/Out - Gasbeutel



Achtung: Sollte der Gasfluss zu schnell sein, so kann die Säule 3 als Durchfluss- kontrolle  zwischen Gasbeutel und "In" der Pumpe geschaltet werden.





Alternative II:  Druckflasche mit Helium/Wasserstoff und Blasenzähler

Der LowCost - Gaschromatograph wird nach Abbildung aufgebaut und an den Computer angeschlossen. Der AK LCGC04 wird über das Netzteil mit Strom versorgt und die Aquarienpumpe angestellt.

Vorbereitung am Computer:

Programm Starten:
( ... soll stehen für einen "Knopf" im Programm auf den man "Klicken" muss. Die Bedeutung des Buttons ist rechts daneben fett angegeben)

Aus Programmmanager - Gruppe 'AK-Computer'  aufrufen:	AK-LowCostGC.
dann:	GC04  Setup
lassen Sie sich durch die Fragen führen und haken Sie jeden Punkt durch Anklicken ab.  (siehe Abbildung unter dieser Tabelle). Sie gelangen zum Messbildschirm

(Eventuell durch Signal auf ’Null’ die GC-Intensität auf „0,0“ stellen). Man startet die Aufnahme des Gaschromatogramms mit START oder mit Druck auf die Leertaste.
Damit man eine Einspritzstelle im Chromatogramm sieht, injiziert man erst nach ca. 5 s das Gas zügig in den Chromatographen.h während der Messung mit VarioGraph verändern). Beendet wird mit Stop.  Anschließend Daten Sichern: Beschriften und Speichern   Dateiname: luftx    OK. Danach Aufnahme des nächsten Chromatogramms mit einer neuen Mischung

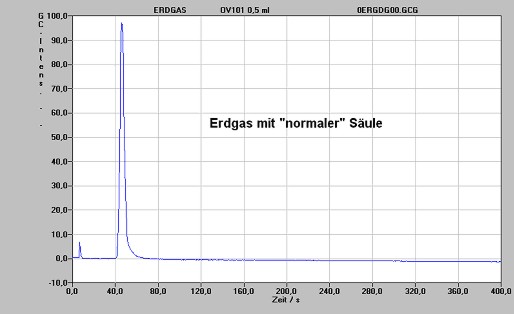

Erdgas mit Luft als Trägergas

Erdgas mit Luft als Trägergas / Säule Chromosorb C102

Erdgas. Trägergas: Helium
